mit höchster Dynamik...

[Luke]

...das ist die Jahreszeit der Extreme...
...einen typischen Tag hatten wir heute: kalt, windig, dunkle Schneewolken im
schnellen Wechsel mit strahlend blauen Himmelsarealen...
...für meinen Wechselrichter bedeutet das Stress pur...
...von maximaler Leistung aus der Begrenzung runter auf unter 400 Watt
und im nächsten Moment wieder aufs Maximum...
...er meistert das mit regelungstechnischer Bravour...

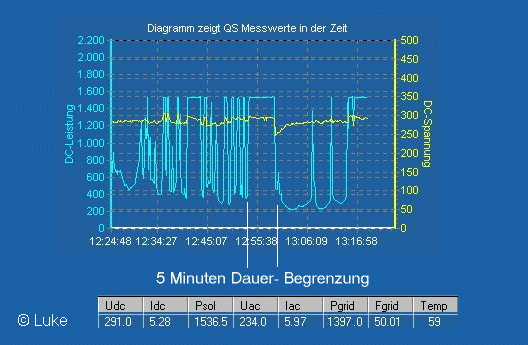

...Kurzkommentar zum nachfolgend dargestellten
5 Minuten Höchstleistungs-Excess eines Strings:

Udc: 291 V
(bei 7 Sanyo HIP 205 in Serie und MPP liegt die Zellentemperatur deutlich
unter 25°C...sonst wären es nur ca. 285 Volt)

Idc: 5,28A
(hier gibt das Datenblatt für die STC 5,05A an, die Einstrahlung liegt also
höher als 1000 W/m²)

Psol: 1536,5W
(die 7 Sanyos sollen nach Nennleistung (STC) 1435 W bringen....
...schön, dass auch deutlich mehr geht....)

Uac 234V:
(ist bei uns durchaus üblich)

Iac: 5,97A
(gut dass die AC-Leitung ausreichend dimensioniert ist...
bezogen auf alle 4 Strings fließen fast 24A durch die Leitung)

Pgrid: 1397,0W
(der Wechselrichter speist 1397W AC-Leistung ins Netz...
...daraus ergibt sich ein Wirkungsgrad von 1397 / 1536 = 0,909 in der Begrenzung)

Fgrid: 50,1Hz
(kein ungewöhnlicher Wert für die Netzfrequenz)

Temp: 59° C
(ist die Innentemperatur des Wechselrichters im Bereich des entsprechenden Leistungs-Moduls...
...der eingebaute Ventilator läuft mit hoher Drehzahl,
die erlaubte Innentemperatur bis zum Leistungs-Degrading ist mit 75° noch weit entfernt...)

Luke
